實驗室的臺式安瓿拉絲灌封機新增功能解鎖

文章來源：http://m.dragontonguefarm.com 發布時間：2025-07-22 瀏覽次數：16

實驗室的臺式安瓿拉絲灌封機朋友們大家好，經過5次的小改，我們的臺式實驗室安瓿拉絲灌封機終于和大家見面了，同樣設計改款之前，我們也做了充分的調研，征詢了上二十家的老用戶對設備的. 期望點和意見，挑出一些可優化的必要功能，淘汰掉一些雞肋和不切實際的想法，終于把這個小“玩具”給整出來了，至于設計制作過程我們就很簡單的一筆帶過吧，沒 有那么難，關鍵是你想不想做，值得不值得做，愿不愿意做的問題。

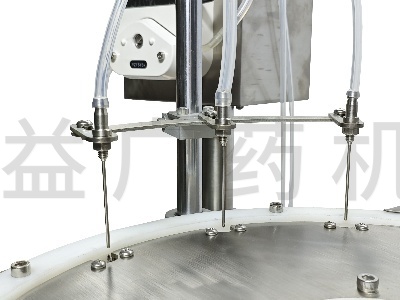

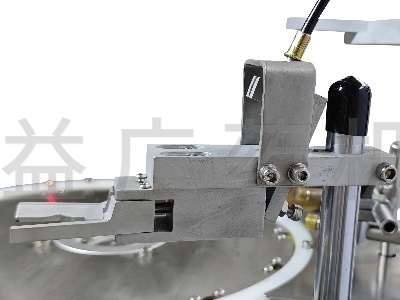

 這臺拉絲的灌封機是我們在掃吹式的結構上改進的，雖說外形都差不多，可是細看完全不一樣，前半截部分，充氮，灌裝，什么的幾乎都一樣，后面不一樣的主要體現在 封口的位置，拉廢頭的灌封機上增加了不少東西，本來有打算還是一個火頭封口的，和掃吹一樣，但是一想啊，設備都做到這個份上了，加一個火頭增加不了多少成本， 最多讓設計死幾個腦細胞而已，于是我就要求變成了兩個火頭，一個預熱，一個拉絲，畢竟也要對得起那份價格嘛，其實有個預熱的作用，一來能迅速將瓶頸內的水霧迅速蒸發，甚至連因為灌裝殘留到瓶頸內的液體也能快速蒸發，以達到提高成品率的目的，二來能使瓶頸一圈受熱均勻，為后段拉絲順暢做好準備；既然連預熱都增加了， 干脆增加個抬火頭吧，以往老是會出現瓶子直接被燒穿口或鼓包的問題，不是因為火太大了，而是火頭沒有及時撤離，已經熔封完成了，卻還在那里燒，所以，恰當?shù)臅r間， 火頭該走就走，沒啥可留戀的。連火頭升降都有了，那是不是就算完工了？當然不是，繼續搞搞，還能搞出點東西來，之前的掃吹式的都有封口充氮，這個拉絲的也不 能沒有吧，給設計師加倆個雞腿，接著干，然而這個拉絲的封口充氮不是倆雞腿就能擺平的，充氮必須在拉絲工位瓶口上方，而且關鍵是還不能一直吹，還得在拉廢頭的時間內把氣給吹上，這就增加了難度，當然，這點難度對于我們來說也不算什么，最后也都解決了，最后一下充氮的含金量我就不說了，行內人都懂；解決完充氮，接下來就 要來解決拉絲的問題了，用了那么多結構，比如氣缸，電機，我們還是覺得機械的最靠譜，后來我們決定用凸輪結構，這比較傳統，但不能說是落后，目前來說，如果不計算損耗，凸輪應該是優于電機和氣缸的了，在這個氣缸和伺服橫行的年代，機械結構設計師依然很吃香，也是有原因的。圖紙一下，立即落實到位，說干就干，拿著加工件 在廠里的比我年齡還大的四手炮臺銑上挖兩個槽，裝上就完成轉向了，然后用82年的角磨機把一個圓盤手工磨成一個凸輪，再用兩個5毛錢的硬幣半圓隔上10毫米印在凸輪 上，把標記好的部分再用切割機切掉就行了。至于夾子部分，里面塞個彈簧，再把設計的那臺要報廢的山地車剎車線抽出來做一個拉伸結構，這樣夾瓶的機構也完成了，又 一臺純手工打造的臺式拉絲灌封機就出來了，對了，傳動部分一定要抹油，避免嘎嘎異響。

 設備是出來了，開機測試了，火一點，瓶一燒，沒想到效果還超出預期了，2ml產量居然能達到24瓶/分鐘，只要你放瓶和取瓶速度快，我們的設備速度沒問題，但速度不是 重點，一般實驗室的對速度要求都不高，經測試的300支里面只有4個瓶口凹陷的，設備的穩定性是我們最看重的，我們希望是合格率達到100%，但不現實，實驗的設備， 合格率能達到90%算及格（這里不能說太高，怕打臉，一高人說過，即使你能做到100%，也要說90%），所有后面的設備，除了我們自己會在廠里設置檢驗標準以外，后面 也會讓客戶去驗證，讓市場去驗證。
